不过相比起卖得好不好,对于iPhone Air这样的手机,作为一个数码爱好者,托尼更关心的还是技术层面的问题。
之前有很多人说,苹果之所以推出iPhone Air,主要是为了给未来的折叠屏探路,但实际情况真是这样吗?
托尼觉得想要解答这一点,咱们还得从它的内部寻找答案,所以我们之前也专门买了两台iPhone Air进行拆机。
这里我先给大家下一个结论:iPhone Air不只是为折叠屏试水,在它身上,你可以看到更多对于未来苹果设备的探索,它更像是奠定了苹果未来十年技术发展路线的初号机。
那它都探索了些啥呢?
我觉得主要是材料工艺、堆叠设计和元器件小型化这三个维度。
咱们先从材料聊起,iPhone Air是今年3款新机中,唯一一款用了钛金属的机型。
不知道小伙伴们知不知道,苹果用的钛金属,跟大家能在网上买到的那种纯钛保温杯是不一样的。

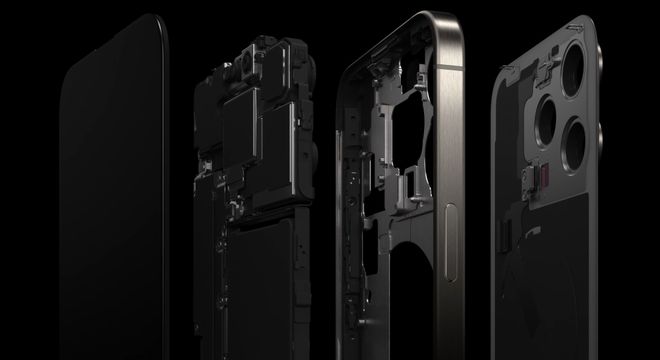

从iPhone 15 Pro这代开始,苹果用的就一直是5级钛合金。
相比纯钛,这种钛合金在90%钛的基础上,掺入了6%的铝和4%的钒被称之为所谓的“黄金配比”。
简单来说,在合金当中,铝能渗透入钛晶格,增强合金的耐热性和稳定性。这样一来,钛合金在高温下就不容易变形和软化,从而增加整体的强度。
而钒的加入,则可以提高材料在加工时的可锻性和可成型性,更方便加工,同时也能提高材料的断裂韧性,这样钛合金在冲击下就不容易裂开。
所以对比纯钛,5级钛合金在强度、耐热性、韧性、可塑性以及抗疲劳性等性能指标上,要更好,一般会用在航空航天的关键部位上。

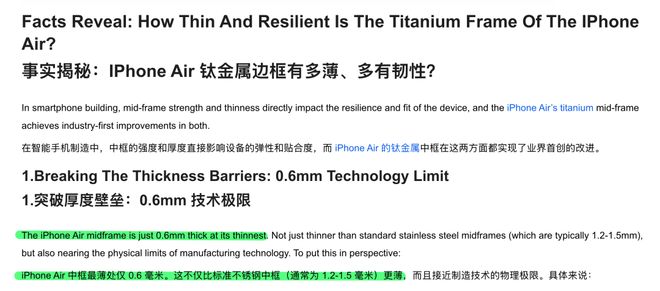

而由于5级钛合金的韧性更好,也使得iPhone Air可以把中框做到0.6毫米(最薄)的情况下,有着更好的抗凹陷能力,不容易产生永久变形。
来源:LS Manufacturing
从一些博主的测试来看,今年的iPhone Air,不仅不容易被掰弯,而且在机身产生轻微弹性形变后,也能立刻回弹。
可以说,5级钛合金的强度和韧性这两项特性,让苹果可以在把机身框架做薄的同时,解决了超薄机身易损坏的核心矛盾。
来源:JerryRigEverything
好,聊完了材料和工艺的情况,咱们再聊说说机身内部的堆叠设计。

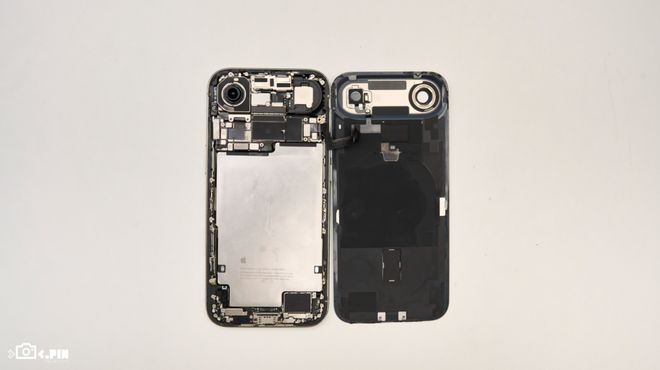

从整体的排布结构来看,iPhone Air和17 Pro一样,都用了类似安卓这边的三段式布局,主板变成了横向排布,并且进行上移,整个机身由上到下,分别是主板/摄像头、电池、马达和麦克风等周边零部件。
这样做的好处是,主板变成了横置后,可以避免在机身产生弯折时,不会也把主板一波带走,要知道主板基本就是手机上最金贵的零件了。

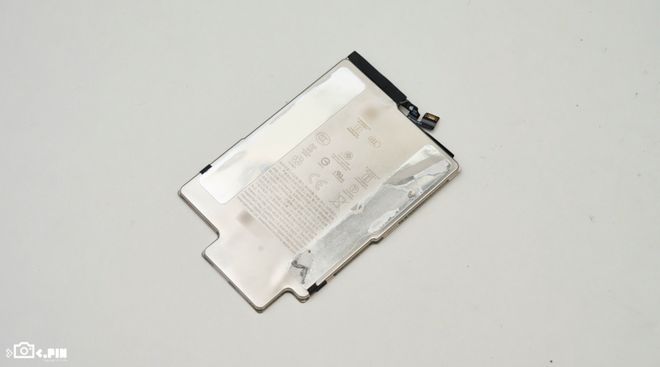

当然,这也能让出更多的空间来给电池,我们目测是有差不多6成的机内空间,都用来放置这块3149mAh(额定值)的电池了。
但即便是做到这样了,我们实测出来的续航也并没有好到哪去。

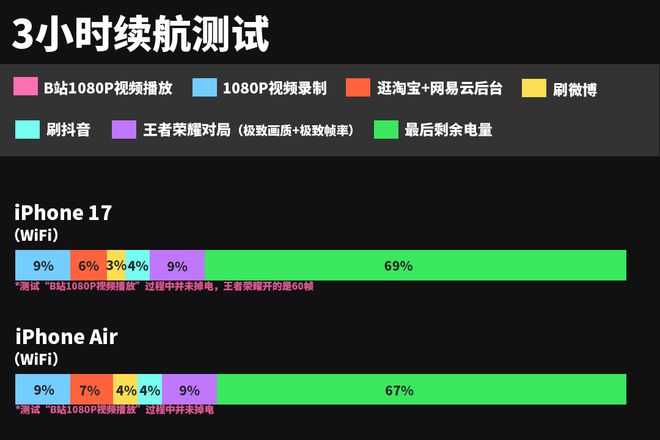

在3小时续航测试中,它的剩余电量只有67%,这个成绩是要落后于iPhone 17标准版的。

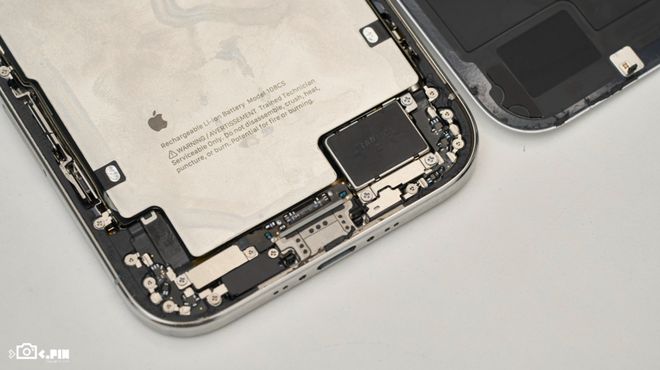

而在电池的下方,大家可以看到,苹果把更多的空间让给了振动马达,反而把底部的扬声器给砍了。
其实假如把C口给砍了的话,那是不是就意味着,底部扬声器也可以回来了?
总感觉,苹果到最后肯定是会像过去砍3.5mm接口一样,把C口也给砍掉的。

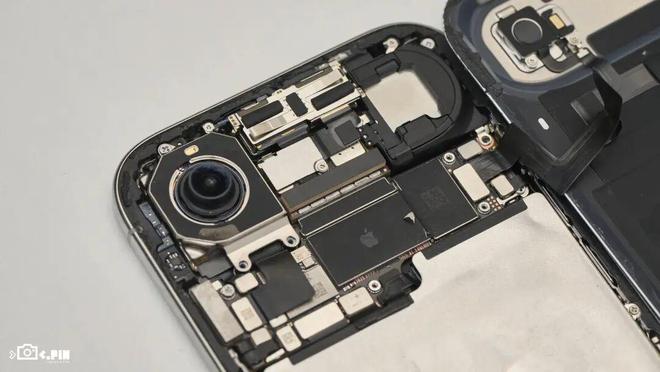

接下来再来看机身顶部,这块区域可以说是把堆叠的艺术发挥到极致。

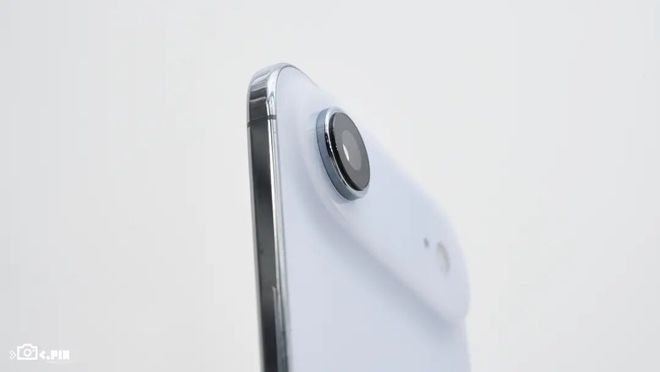

具体就体现在这个凸台上,苹果将这个设计称之为Plateau,也就是高原的意思。
它跟之前咱们常说的Deco,最大区别就在于,Deco起的是装饰作用,而这个拓展平台设计是有工程考虑在里面的。
苹果在内部把这个拓展平台给掏了一块空间出来,用来容纳摄像头、扬声器以及主板的双层叠板部分。

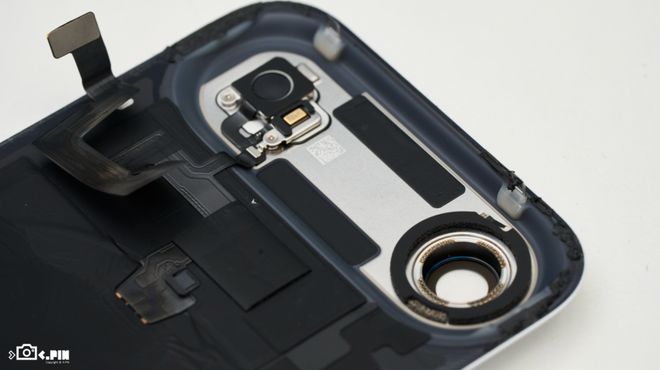

由于掏空后结构强度会有所下降,并且这个拓展平台又是这块玻璃盖板中最容易被摔碎的区域,所以苹果的做法就是,给这个平台的四周都给打上点胶,然后再通过一块金属片来进行加固。

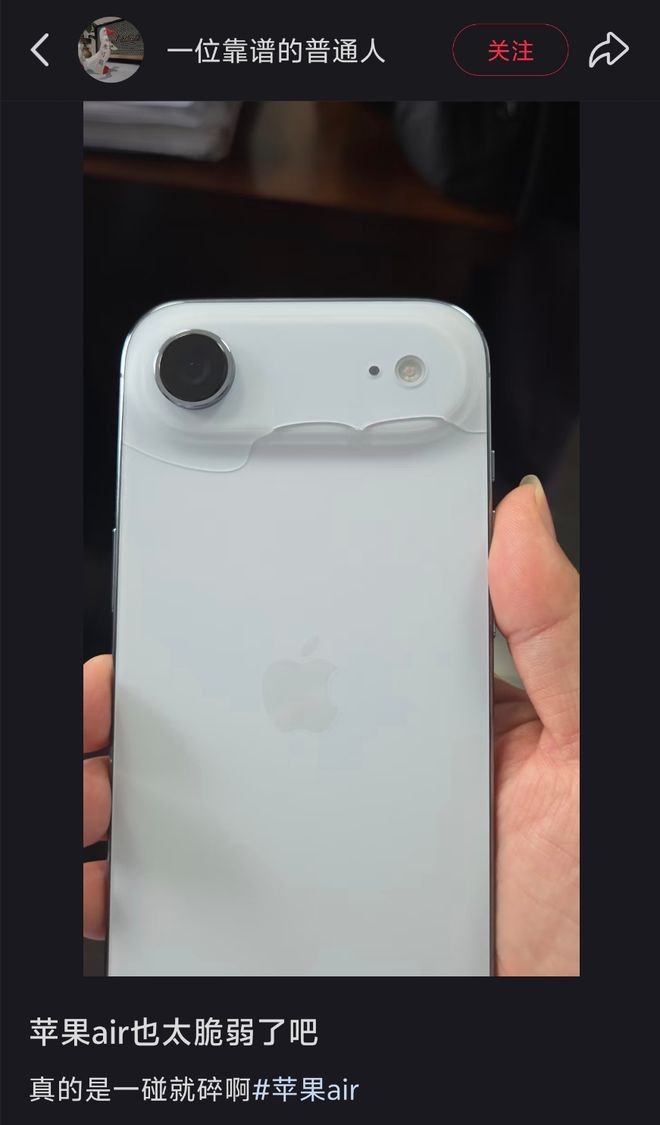

但是嘛,按照我在网上刷到的情况 ,摔到这个地方之后,该碎还是得碎。。。
来源:一位靠谱的普通人

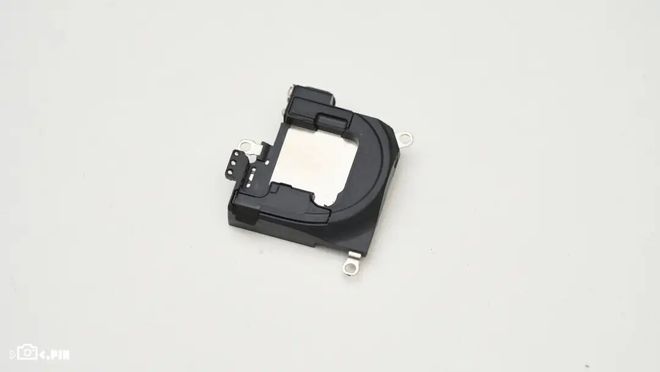

其中后置摄像头和顶部扬声器的结构形状,都针对拓展平台的设计做了优化,并且扬声器中间凹下去的部分,正好可以放下背部麦克风和闪光灯模组。
而且我们认识的数码博主搞错哥还说了,今年air的零部件排布要比以往更加紧密,零件只要有一点对不齐,就会出现螺丝打不上的情况。
可以说,苹果在iPhone Air上是榨干了每一寸能利用的内部空间。
但与此同时,为了做到轻薄,苹果也不得不对一些东西进行妥协。
比如把下扬声器给砍掉。

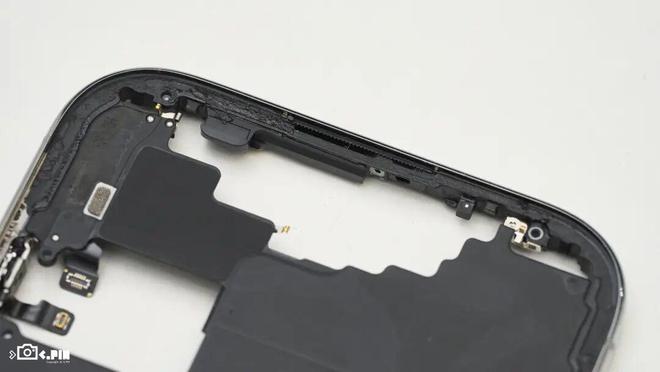

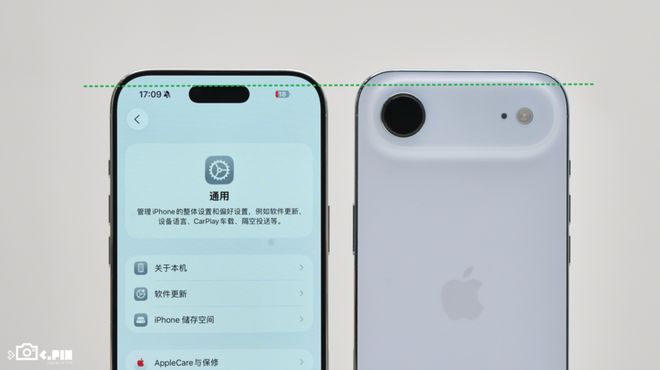

再比如,iPhone Air的前置摄像头模组,不得不进行下移。
一方面是因为这个模组的厚度,导致它需要和其他零部件一起,放到这个拓展平台里;另一方面,顶部也需要一定的空间去放置扬声器的发声通道。
不知道大家发现了没有,iPhone Air由于没有下扬声器,所以苹果是给外放音质这块做了点补偿的。
除了上扬声器的振膜尺寸比其他iPhone稍微大点之外,它的顶部扬声器开口,其实也会比Pro稍微大那么一丢丢。
最后,咱们来聊聊元器件小型化。

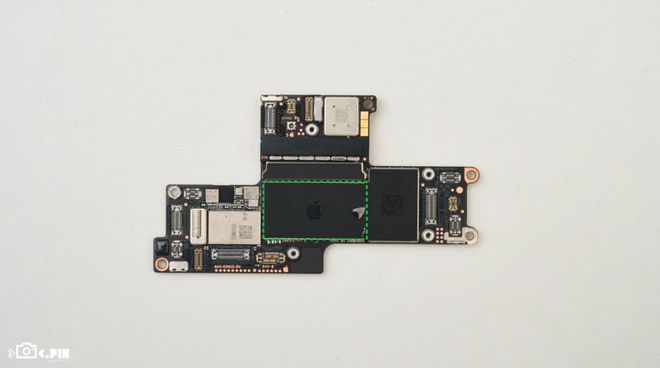

iPhone air对于元器件小型化的探索,主要还是在于这块采用双层叠板的主板。

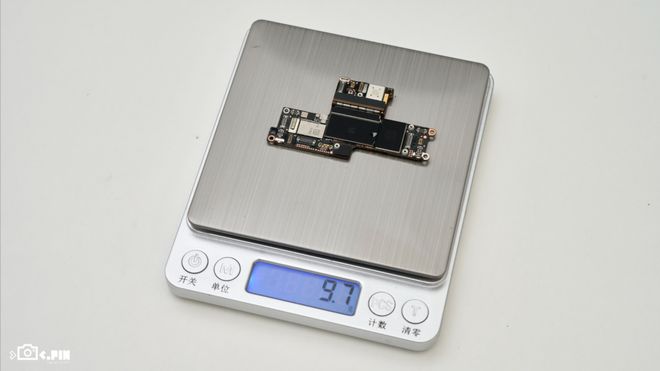

它下面那块底板的厚度大概是0.54毫米,整块板子的重量只有不到10克。
大家想想,这么小、这么轻的一块板子,就能让你拥有A19 Pro级别的算力,如果把它用到可穿戴设备上去,那想象空间可就大了去了。
另外不知道大家发现了没有,iPhone Air的这块主板,表面上看起来异常简洁,以前主板上常见的电感、电容都看不到了,这是因为它的电源部分用了SiP封装。
这里要给大家简单地科普一下。
SiP,也就是系统级封装技术,它的作用主要是提升集成度,并在减小体积的同时,带来更好的性能和更低的功耗。
打个比方,以前手机上主板封装,其实就是把处理器、内存、射频、传感器等元器件,通过引脚/焊接的方式固定在PCB板子上。

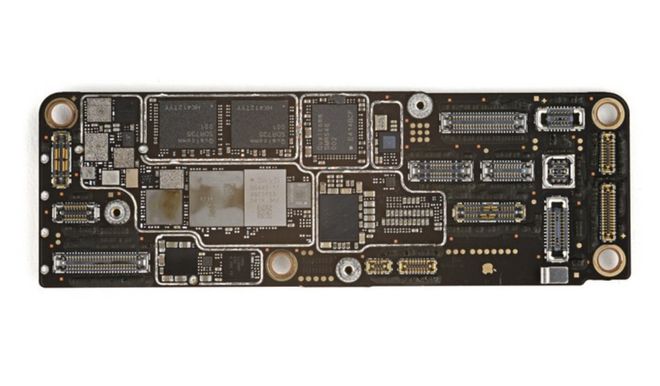

iPhone 16 Pro拆卸后的主板
但SiP封装,更像是芯片的封装,在制造过程中就把各种元器件给封装到一个大的基板上。
